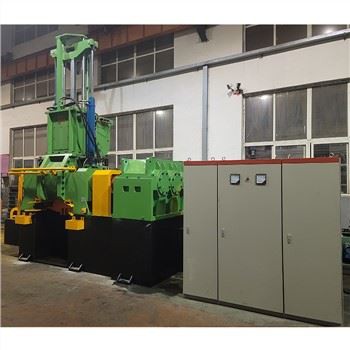

Mixer tal-Gomma tal-Magni Banbury

Il-mixer tal-gomma tal-magna Banbury jikkonsisti minn magna ewlenija (apparat tal-muntun tal-ippressar, apparat ta 'tmigħ, apparat ta' skariku, apparat ta 'qfil, eċċ.), apparat ta' trasmissjoni, sistema ta 'kontroll elettriku, sistema ta' lubrikazzjoni, eċċ.

Ibgħat l-inkjesta

Introduzzjoni tal-Prodott

Deskrizzjoni tal-Magni

Il-mixer tal-gomma tal-magna Banbury jikkonsisti f'magna prinċipali (apparat tal-muntun tal-ippressar, apparat ta 'tmigħ, apparat ta' skariku, apparat ta 'qfil, eċċ.), apparat ta' trasmissjoni, sistema ta 'kontroll elettriku, sistema ta' lubrikazzjoni, eċċ. Il-kavità tal-forma "8" hija magħmula minn muntun ta 'fuq, kamra tat-taħlit, rotor u bieb ta 'skariku. Hemm par ta 'rotors b'ċerta forma, proporzjon tal-veloċità u rotazzjoni relattiva fil-kavità. Il-kompost tal-gomma u aġenti oħra ta 'taħlit huma mitmugħa mill-bieb ta' l-għalf jew fetħiet oħra ta 'l-apparat ta' l-għalf, u l-plasticizing jew it-taħlit jitwettaq fil-kamra tat-taħlit. Wara li jitlesta l-plasticizing jew it-taħlit, jiġi skarikat mill-bieb tal-iskarigu u jidħol fil-proċess li jmiss.

Struttura u karatteristiċi tal-magni

Bażi: Inkluża l-bażi tas-sistema tat-taħlit u s-sistema ta 'trasmissjoni.
Huwa wweldjat minn pjanċa tal-azzar u azzar tal-profil, u wara t-trattament tas-sħana tal-ittemprar, huwa pproċessat b'magni CNC ta 'preċiżjoni għolja, għalhekk għandu riġidità tajba, prestazzjoni stabbli, u struttura mekkanika stabbli waqt it-taħlit ta' saħħa għolja.
Apparat tal-muntun tal-ippressar: Tikkonsisti f'kaxxa tal-materjal, sistema ta 'gwida, ċilindru tas-sewqan tal-muntun ta' fuq, muntun ta 'fuq, bieb tal-materjal, apparat tat-tindif u għata tat-trab.
1) Kaxxa tal-materjal: Wara l-iwweldjar, it-tħin, il-illustrar u l-electroplating tal-pjanċa tal-azzar, hija pproċessata b'magni CNC ta 'preċiżjoni għolja;
2) Sistema ta 'gwida: Erba' kolonni huma mwaħħla fuq il-wiċċ ta 'fuq tal-kaxxa tal-materjal, li tnejn minnhom huma kolonni tal-wiċċ lixx tal-mera li jgħaddu mir-raġġ tas-sewqan tal-muntun ta' fuq mgħammra b'berings li jillubrikaw waħedhom, u l-iffissar f'erba 'modi jagħmel il-parti ta' fuq u l-muntun t'isfel huma misjuqa b'mod stabbli 'l fuq u' l isfel, u jnaqqas il-falliment tas-sistema tal-ippressar;
3) Ċilindru taż-żejt tas-sewqan tal-muntun ta 'fuq: Huwa mgħammar fuq iż-żewġ naħat tal-kaxxa tal-materjal, permezz tal-konverżjoni ta' pressjoni għolja u baxxa tas-sistema idrawlika biex issuq il-muntun ta 'fuq biex timxi 'l fuq u' l isfel biex tikseb il-funzjoni ta 'materjal ippressat;
4) muntun ta 'fuq: Jadotta struttura tal-iwweldjar tal-ġakketta, kisi ta' liga iebsa ta '5mm wara t-tifi u ttemprar, irfinar, u mbagħad electroplating 0. mal-kamra tat-taħlit, li hija xedd u reżistenza għall-korrużjoni.
5) Bieb tal-materjal: Jadotta struttura wweldjata tal-pjanċa tal-azzar, li hija miksija b'kromju iebes wara l-irfinar u t-tħin. Il-ftuħ u l-għeluq tal-bieb tal-materjal huma misjuqa idrawliċi.
6) Apparat tat-tindif: Uża PLC biex tikkontrolla l-ħin tal-ftuħ u tal-għeluq taċ-ċirkwit tal-arja biex tnaddaf it-trab residwu li jitħalla fuq il-parti ta 'fuq tal-muntun ta' fuq.
7) Barnuża tat-trab: Iġbor it-trab skarikat meta l-bieb tal-materjal ikun magħluq għall-iżbokk tat-trab stabbilit;
Sistema ta 'taħlit: inkluż kamra tat-taħlit, xaft tar-rotor, apparat tas-siġillar
1) Żewġ biċċiet tal-ħajt tal-kamra fuq quddiem u wara huma simetriċi, li jadottaw l-istruttura tal-iwweldjar tat-tip ġakketta, li tista 'tissaħħan jew imkessħa billi tgħaddi l-medju. Wara l-iwweldjar, it-tifi u t-tempra bi pjanċa tal-azzar 45 #, l-ebusija tal-wiċċ tal-wiċċ hija akbar minn jew ugwali għal 56HRC, liga iebsa ta '5mm ħoxna, magni tal-finitura, u mbagħad indurati b'kromju iebes bi ħxuna aktar minn 0.12mm.
2) Il-ħitan tal-ġenb tax-xellug u tal-lemin huma magħmula minn pjanċa tal-azzar 45 # iwweldjati fi struttura tal-ġakketta u wweldjati bil-bearing bħala struttura integrali. Wara t-tifi, ittemprar u ttemprar, l-istruttura hija stabbli u s-saħħa hija għolja. L-ebusija tal-wiċċ tal-wiċċ hija Akbar minn jew ugwali għal 56HRC, ħxuna ta '5mm ta' liga iebsa wara l-ipproċessar u l-iffurmar, u mbagħad il-kisi tal-kromju iebes tal-wiċċ bi ħxuna akbar minn jew ugwali għal 0.12mm.
3) Rotor: Rotor tat-tip tanġenzjali b'żewġ ġwienaħ huwa adottat, ix-xaft tar-rotor u x-xfafar huma vojta, u kull ġwienaħ għandu kanal indipendenti ta 'dħul u ħruġ ta' l-ilma b'effett tajjeb ta 'tkessiħ. Ix-xaft tar-rotor huwa magħmul minn azzar 40Cr, imkessaħ u ttemprat bi trattament bis-sħana, kisi b'liga ta '5mm ħxuna reżistenti għall-ilbies, ebusija akbar minn jew ugwali għal 56HRC, magni tal-finitura, kisi tal-kromju iebes fuq il-wiċċ, ħxuna Akbar minn jew ugwali għal 0.12mm, biex tiġi żgurata ebusija għolja, reżistenza tajba għall-ilbies, kapaċità għolja ta 'ġarr, kontra t-torsjoni qawwija, trasmissjoni bla xkiel tax-xaft tar-rotor, rotazzjoni tar-rotor bl-użu ta' 4 berings li jallinjaw waħedhom.
4) Żewġ rotors tal-ġwienaħ, kull ġwienaħ tar-rotor jadotta struttura mqassma ta 'ġwienaħ twil u qasir, iż-żewġ rotors bl-istess struttura u l-istess direzzjoni li jduru huma rispettivament imqassma jiċċaqilqu bi proporzjon ta' veloċità ta '1:1.16, biex jippermettu li l-materjal jiffurmaw kompost multiplu flussi taħt il-pressjoni tal-muntun ta 'fuq biex iwettaq mozzjonijiet rotazzjonali f'forma ta' S f'direzzjonijiet differenti tul l-assi rispettiv tagħhom. Kemm il-kamra tat-taħlit kif ukoll ix-xaft tar-rotor qed jiffaċċjaw b'liga reżistenti għall-ilbies, u d-distakk bejn il-ġwienaħ tax-xaft tar-rotor u l-ħajt tal-kamra huwa ssettjat fi ħdan 4mm, għalhekk il-materjal jista 'jiġi estruż, imqatta' u mħallat għal kollox biex jissodisfa r-rekwiżiti tal-proprjetà fiżika malajr, u l-materjal ma jħallix kantunieri mejta fil-kamra tat-taħlit biex jinkiseb l-aħjar effett ta 'taħlit u tixrid.
5) It-tkessiħ tar-rotor jadotta sistema ta 'tkessiħ ta' ċirkolazzjoni sfurzata. In-nofs tax-xaft tar-rotor huwa struttura vojta, u pajp ta 'l-ilma li jkessaħ l-istainless steel jiddaħħal fin-nofs. It-tarf ta 'barra tal-pajp ta' l-ilma huwa konness ma 'ġonta li jdur, u t-tarf ta' ġewwa jgħaqqad straightly maċ-ċentru tax-xaft tar-rotor, it-toqba riżervata tad-dħul ta 'l-ilma ta' kull ġwienaħ tiċċirkola fid-direzzjoni tat-toqba tad-drenaġġ, sabiex jinkiseb l-effett tat-tkessiħ . Hemm saff bejn il-ġwienaħ tar-rotor u l-qalba tax-xaft (il-ħxuna tal-ħajt tal-kavità ta 'ġewwa tal-ġwienaħ tar-rotor hija ta' 30mm), sabiex l-ilma kiesaħ ġewwa l-ġwienaħ tar-rotor jista 'biżżejjed jiskambja s-sħana mal-kompost tal-gomma biex jinkiseb it-tajjeb effett li jkessaħ.
6) Il-magna tadotta siġill ta 'pressjoni esterna mħaddma idrawlika, iċ-ċirku dinamiku huwa magħmul minn materjal ta' liga tat-titanju b'ebusija għolja akbar minn jew ugwali għal 85HRC, u ċ-ċirku statiku huwa magħmul minn materjal tar-ram 10-1, sabiex iċ-ċirku statiku huwa faċli biex tiżżarma u tissostitwixxi, u ċ-ċrieki dinamiċi u statiċi jużaw lubrikazzjoni taż-żejt. Il-pressjoni speċifika tas-siġillar hija aġġustabbli u s-siġillar huwa affidabbli. Nistgħu niżguraw durabilità fit-tul u prestazzjoni stabbli taċ-ċirku dinamiku.
